基礎の立ち上がりコンクリートを打設しました。2019.10.24
 |
鉄骨の建て方工事～グラウト材注入工事が完了したので、 基礎の立ち上がりコンクリートを打設しました。 まずは、柱脚直下に注入したグラウト材の写真です。 こってりとたっぷりと注入されていますね。 |
 |
コンクリート打設前に鉄筋工事～型枠工事を行いました。 写真の黄色い鉄板が型枠材です。 |
 |
写真の鉄の棒は”ジャッキベース”なんて呼ばれている 金物です。 一見、強固に見える型枠ですが、 打設すると微妙にずれる事もあります。 そんな時はジャッキベースを締めたり、緩めたりしながら 型枠の位置を補正します。 |
 |
準備が整ったら、コンクリート打設工事の始まりです。 今回もコンクリート圧送車を使用して打設します。 ちなみに、打設するコンクリートは、 Fc＝24 スランプ＝18です。 |
 |
コンクリートを勢いよく落下させてしまうと、 コンクリートに含まれる砂利などが分離してしまい、 コンクリート強度にばらつきが出るので、 慌てず 騒がず？ しっかりと打設していきます。 |
 |

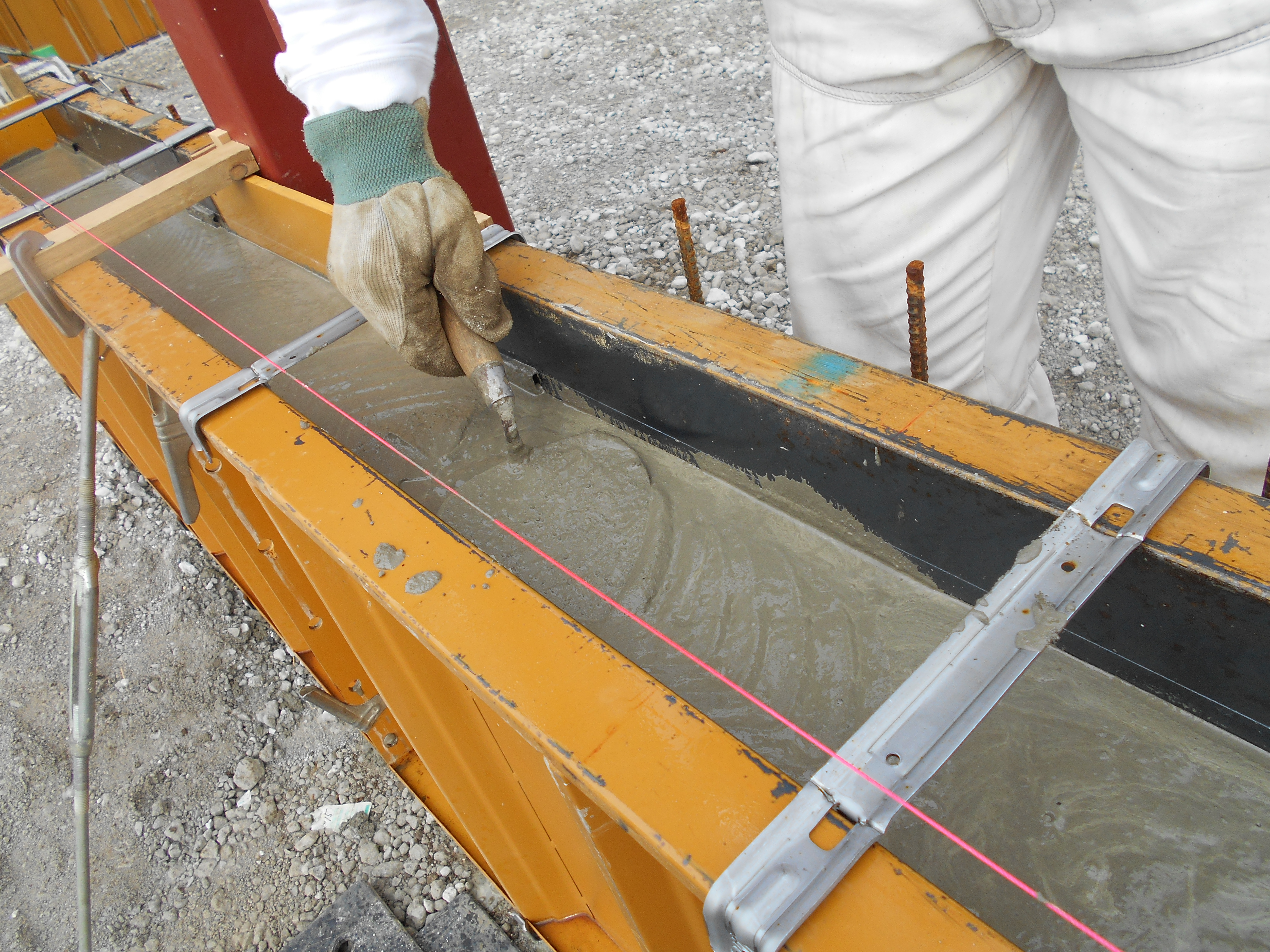

コンクリートバイブレーターを適度に使用しながら、 打設を行ったら、コンクリートの高さの確認をして 高さに問題が無ければ、 コテを使用してコンクリートの表面を慣らしていきます。 写真のピンク色の糸は水糸と呼ばれる物です。 糸を張って、型枠の ”通り” を確認しながら打設します。 ”通りを確認する” とは、 ”まっすぐか？” ”まっすぐじゃないか？” を 確認する事です。 |
 |
打設工事が完了したら、”差し筋” を差していきましょう～。 木材を定規として差していきます。 木材を使用するので、同じ位置（距離）に差す事が可能ですね。 |
 |
・・・今回の基礎の形状は ”一味” 違います。 その一味違う基礎形状を演出する為に・・・ ”コテ”・・・造りましたよ～。 |
 |
通常、左官業者様が使用されているコテは平らな形状ですね。 写真のコテのように ”への字” になっているコテの事を ”めんゴテ” と呼んでいます。 ”めん” が10～20㎜のコテはあるようですが、 ”めん” が60㎜と大きなコテが必要なので、造りました。 今回の基礎形状に合わせる為、 ステンレス板をベンダーで曲げて、別のコテの柄を利用して、 パネルボンドで圧着して、ヤスリで削って・・・出来上がりました。 ちなみに私が造った訳ではありません。 造ったのは、ガレージオギさん・・・何故か？バイク屋さんです。 |
 |
コンクリートの固まり具合を確認しながら、 造った ”めんゴテ” で形状を整えて、 コンクリート打設工事・・・無事、完了しました。 コンクリートが固まるまで そっと しておきましょう・・・。 |
