建物が完成するまで・・・外構工事①。

建物が完成するまで・・・外構工事①。2017.02.11

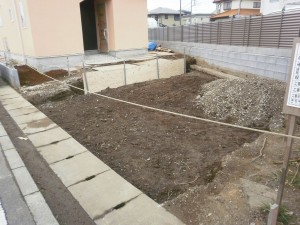

	外構工事を行いました。まずは、仮の駐車スペースにしていた部分の砕石を取り除きます。もともとあった土が出てきました。
	仕上がりの勾配を考慮して、地盤面を掘削し、砕石を敷きます。写真は砕石敷き込み後の転圧の状況です。転圧には”プレート転圧機”と呼ばれる機械を使用します。
	重量ブロックの基礎部分（ベースコンクリート）の写真です。コンクリートを打設したあとなので、ベース内の鉄筋は見えませんが、 D13＠400以下にて配筋しています。コンクリート強度などは、FC＝24、スランプ＝18です。コンクリートの厚さは、150ｍｍ以上。幅は600ｍｍにて施工しています。コンクリートの下側には砕石が敷いてあり、厚さは100ｍｍです。砕石はプレート転圧機にて転圧をしてあります。
	ブロックの写真です。左側が型枠ブロック。右側が重量ブロックです。型枠ブロックは、空洞部分にコンクリートを充填して、強度を上げる為、空洞が大きいのが特徴です。
	ベースコンクリートの養生期間が終了したら、型枠ブロックを並べて、空洞内にコンクリートを充填します。尚、根入れ深さ（仕上がり地盤面から、ベースコンクリートの下面）までは350ｍｍ以上にて施工しています。
	型枠ブロックが終了したら、重量ブロックを積んでいきます。積み方は”チドリ積み”です。重量ブロックの配筋は縦、横ともに、Ｄ13　＠400以下です。駐車場側（写真の右側）の重量ブロックが積み終わりました。建物側（写真の左側）はベースコンクリートが終了して鉄筋が見えている状態です。建物側の配筋やコンクリート寸法などは駐車場側と同じ内容にて施工しています。
	型板を作成して、重量ブロックを切断していきます。写真は切断後になります。
	駐車スペースには、目地のレンガを敷いていきます。レンガの固定には、モルタルを使用します。
